Kaasaegsed võrguvälised ja avariitoitesüsteemid nõuavad riistvara, mis ühendab endas stabiilse vahelduvvoolu muundamise, integreeritud akulaadimise ja põhjalikud elektrilised kaitsemeetmed. See artikkel uurib põhifunktsioone, praktilisi kasutuselevõtu stsenaariume, kõik-ühes inverteri-laadija riistvara sisseehitatud kaitsemehhanisme ja sidevõimalusi, aidates süsteemiehitajatel ja lõppkasutajatel mõista põhikriteeriume, kui nad valivad kombineeritud alalisvoolu vahelduvvoolu muundamise ühikuid kaugematesse asukohtadesse, mobiilsetesse paigaldustesse ja kodu varundusrakendustesse.
- 1. Inverter-laadija kombineeritud põhialuste mõistmine
- 2. Väljundi lainekuju kvaliteet ja tegeliku koormusega ühilduvus
- 3. Integreeritud laadimissüsteem ja kolmeastmeline akuhaldus
- 4. ATS-i edastusjõudlus ja süsteemi järjepidevus toitevahetuste ajal
- 5. Sisseehitatud kaitsekihid pikaajalise töökindluse tagamiseks
- 6. Riistvaralised sidepordid ja kaugseire võimalused
- 7. Sobivad töökeskkonnad ja mehaanilised paigaldusjuhised
- 8. Korduma kippuvad tehnilised küsimused
- 9. Lõpumõtted süsteemiintegraatoritele

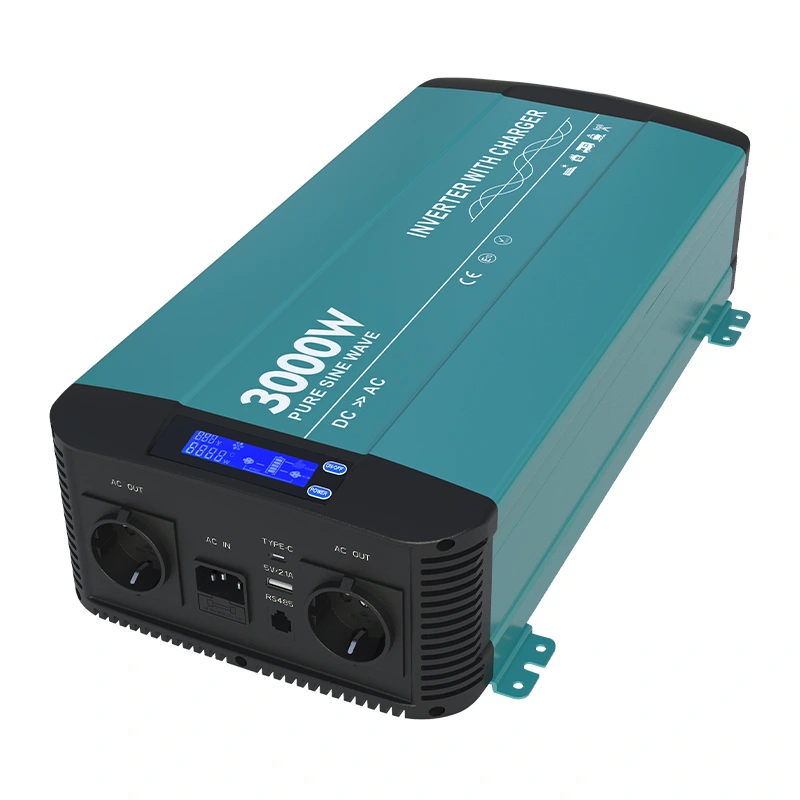

Paljud kaugtoitepaigaldised seisavad silmitsi väljakutsetega eraldi inverterite ja väliste akulaadijate koordineerimisel, kuna sobimatu ajastus või mitteühilduvad pingeläved võivad halvendada aku tervist ja vähendada süsteemi üldist stabiilsust.3000w puhas siinuslaine muundur koos laadijaga HK3000PCühendab DC-AC inversiooni ja AC-DC aku laadimise ühes kompaktses šassiis, eemaldades mitme diskreetse toitekomponendi koordineerimise keerukuse võrguväliste, mobiilsete või ooterežiimis toiteprojektide jaoks. Kõik-ühes seadmed lihtsustavad juhtmestiku paigutust ja vähendavad energiaahela tõrkepunkte, mis toob käegakatsutavaid eeliseid kasutajatele, kes töötavad matkaautode seadistuste, kaugtöökohtade ja elamute varukonfiguratsioonidega, kus pidev toite olemasolu on praktilise tähtsusega. Eraldiseisvate toitesüsteemide kokkupanemisel loob iga lisatud kaabel ja eraldiseisev seade potentsiaalseid nõrku kohti, seega väärivad konsolideeritud riistvaraarhitektuurid planeerimisfaasis hoolikat kaalumist.
1. Inverter-laadija kombineeritud põhialuste mõistmine
Kombineeritud inverterlaadija täidab salvestuspõhises energiaökosüsteemis kahte peamist rolli. Esiteks võtab see plii-happe- või liitiumakupankadesse salvestatud alalisvoolu ja teisendab selle vahelduvvooluks, mis vastab kodumajapidamises kasutatavate elektriseadmete standardspetsifikatsioonidele. Teiseks, kui väline vahelduvvooluallikas muutub juurdepääsetavaks, ammutab pardalaadija vooluvõrku või generaatori toiteallikat, et ühendatud akupakette automaatselt täita. See kahe rolliga konstruktsioon välistab kasutajate vajaduse iseseisva laadija riistvara ja inverteri moodulite vahel käsitsi lülituda.
- Sujuv ümberlülitamine akutoitel inversiooni ja võrgutoitega laadimise töövoogude vahel
- Ühtne LCD-paneel kriitiliste tööaja mõõdikute, sealhulgas pinge ja võimsuse näidude visualiseerimiseks
- Peamisse vahelduvvoolu sisendisse sisseehitatud integreeritud vahelduvvoolu kaitselüliti vooluahela täiendavaks ohutuseks
- Spetsiaalsed USB-A ja C-tüüpi pordid pakuvad mugavat madalpinge otselaadimist
Füüsiline mõõde ja kaal mängivad paigaldajate jaoks olulist rolli. Seadme mõõtmed on 489 × 252 × 118 millimeetrit ja kaal 8,8 kilogrammi, mis teeb seinale kinnitamise võimalikuks nii statsionaarsetes kui ka mobiilsetes korpustes. Metallkorpusesse integreeritud kinnitusklambrid lihtsustavad kindlat kinnitamist kindlatele pindadele, olenemata sellest, kas kasutajad seadistavad riistvara olmekappides, sõidukiruumides või välistingimustes asuvates kappides. Ventilatsioonivõrede ümber tuleb alati säilitada piisav vahemaa; takistatud õhuvool käivitab termilise kaitse ja piirab saadaolevat väljundvõimsust suure töökoormuse korral.
2. Väljundi lainekuju kvaliteet ja tegeliku koormusega ühilduvus
Puhas siinuslaine väljund on modifitseeritud siinusalternatiividega võrreldes üks olulisemaid erinevusi. Harmooniline kogumoonutus, mida hoitakse alla viie protsendi, kordab kommunaalvõrgust saadavaid lainekuju omadusi. See on tundliku olmeelektroonika, induktiivmootorite, külmutuskompressorite ja laboratoorsete seadmete kasutamisel väga oluline. Mootorimähiseid või keerulisi sisejuhtimisplaate sisaldavad seadmed töötavad sageli kuumemini, tekitavad täiendavat müra või lüheneb kasutusiga, kui neile antakse moonutatud modifitseeritud siinuse toitesignaale.
Nimetatud pidev väljundvõimsus ulatub 3000 vatti ja 6000 vatti tõusulaine, mida hoitakse kahesekundiliste intervallidega. Liigpinge hindab kõrget sisselülitusvoolu, mis tekib siis, kui induktiivsed seadmed hakkavad oma mootoreid pöörlema. Ilma piisava tõusuruumita võivad inverterid ülekoormuskaitse välja lülitada iga kord, kui kompressorid, veepumbad või pesumasina mootorid proovivad käivitada. Tehases konfigureeritavad väljundpinge valikud hõlmavad 100–120 VAC ja 200–240 VAC perekondi ning valitavaid 50 Hz või 60 Hz sagedussätteid, et need vastaksid piirkondlikele elektrinormidele. Minimaalne täiskoormuse konversioonitõhusus on 89 protsenti, samal ajal kui maksimaalne töötõhusus tõuseb 92 protsendini. Suurem tõhusus tähendab, et soojusena raisatakse vähem energiat, säilitades aku salvestatud mahu tegeliku lõppkasutaja koormuse jaoks, mitte soojuskadude jaoks jõuelektroonikas.
3000w puhas siinuslaine muundur koos laadijaga HK3000PCtoetab täielikku galvaanilist isolatsiooni sisendi DC poole ja vahelduvvoolu väljundahelate vahel. Täielik sisend-väljundisolatsioon lisab olulise turvakihi, piirates rikete levikut maandusrikete või ühendatud akuahelate juhtmestiku vigade korral. See isolatsioonifunktsioon pälvib suurt kiitust professionaalsete paigaldajate seas, kes ehitavad süsteeme kohtadesse, kus on kõrgendatud elektriohutusriskid, nagu merekeskkond ja mobiilsed sõidukirakendused, kus kondensatsioon ja vibratsioon suurendavad juhuslike lühisejuhtumite tõenäosust.
| Jõudlusparameeter | Spetsifikatsiooni väärtus |
|---|---|
| Pidev vahelduvvoolu väljundvõimsus | 3000W ±5% |
| Ülepinge tippvõimsuse kestus | 6000W 2 sekundit |
| Täielik harmooniline moonutus | alla 5% |
| Täiskoormuse minimaalne tõhusus | 89% |
| Maksimaalne üldine tõhusus | kuni 92% |
3. Integreeritud laadimissüsteem ja kolmeastmeline akuhaldus
Sisemine AC-DC laadija järgib klassikalist kolmeastmelist laadimisloogikat: konstantse voolu faas, neeldumise konstantse pinge faas ja ujukihooldusfaas. See väljakujunenud laadimisprofiil optimeerib pliiaku keemia jaoks laadimistsükleid. Massfaasi ajal edastab laadija maksimaalset lubatud voolu, et tõsta aku pinget kiiresti. Kui neeldumispinge sihtlävi on saavutatud, lülitub seade neeldumisfaasi, hoides pinget stabiilsena, samal ajal kui laadimisvool väheneb loomulikult allapoole. Kui vool langeb ligikaudu kümne protsendini laadimise nimisuurusest, läheb riistvara ujuvasse faasi, rakendades madalamat hoolduspinget, et tõrjuda isetühjenemist ilma elemendiplaate ülelaadimata.
Võimsusteguri korrigeerimine saavutab maksimaalse laadimiskoormuse korral väärtused, mis on suuremad kui 0,95. Tugev võimsusteguri jõudlus vähendab vahelduvvooluallikast tuleva reaktiivvõimsuse tarbimist, seades kaasaskantavatele generaatoritele või piiratud võimsusega võrgu pistikupesadele leebema nõudmise. Vahelduvvoolu sisend võtab vastu laia ulatusega võrgupinget; 230 VAC variandi puhul ulatub töökorras vahelduvvoolu sisendi aken 180 VAC kuni 260 VAC. Lai sisendtolerants tähendab, et laadija suudab töötada isegi siis, kui generaatori väljund triivib ideaalsetest nimiväärtustest väljapoole, mis juhtub sageli kaasaskantava generaatori riistvara puhul, mis töötab kõikuvate koormuse tingimustes.
Laadimisvoolu maksimum erineb olenevalt alalisvoolu sisendpinge variandist. 12-voldised alalisvoolumudelid toetavad kuni 40-amprilist laadimisväljundit, 24-voldised alalisvooluversioonid aga kuni 20-ampriseid laadimisväljundeid. Süsteemi disainerid peaksid sobitama laadija maksimaalset voolu akutootjate avaldatud soovitatava laadimiskiirusega. Liiga suured laadimisvoolud kiirendavad aku lagunemist; vastupidi, alamõõduline laadimisvool pikendab tarbetult laadimisaega. Akupanga mahu ja laadija võimsuse hoolikas sidumine tagab optimaalse pikaajalise aku tsükli kestuse.
4. ATS-i edastusjõudlus ja süsteemi järjepidevus toitevahetuste ajal
Sisseehitatud automaatne ülekandelüliti (ATS) lülitub akutoitel vahelduvvoolu ja sissetuleva välise toiteallika vahel. Ülekandeaeg on alla 16 millisekundi. Enamik levinumaid koduseid elektriseadmeid taluvad sellise ulatusega lühikesi katkestusi ilma täielikult välja lülitamata. See omadus tagab peaaegu UPS-taseme järjepidevuse paljude ühendatud koormuste jaoks. Kasutajad peaksid meeles pidama, et teatud ülitundlik tööstuslik arvutiriistvara võib siiski nõuda ülesvoolu täiendavaid tõelisi võrgu-UPS-i seadmeid, kui null-millisekundi edastus muutub absoluutseks töönõudeks.
Siserelee riistvara tegeleb füüsilise vooluahela ümberlülitamise ülesannetega. Relee nimiväärtused on tootevariantide lõikes erinevad: 110 VAC konfiguratsioonid rakendavad 30 ampriseid releesid ja 230 VAC mudelid 16 ampriseid. Toitevõrgu sisendi poolele integreeritud vahelduvvoolu kaitselüliti tagab sissetuleva vahelduvvoolu toite ülevoolu katkestamise kaitse, täiendades relee ohutust. Kui pärast katkestust vooluvõrku taastub, suunab ATS-loogika laadimised automaatselt üle välisele vahelduvvooluallikale, aktiveerides samal ajal sisemise laadimisahela, et täiendada aku energiavarusid. Selline kätest eemale hoidev käitumine muudab riistvara hästi sobivaks järelevalveta kaugpaigaldiste jaoks, kus inimoperaatorid ei suuda võrgu taastamise sündmustele kiiresti reageerida.
5. Sisseehitatud kaitsekihid pikaajalise töökindluse tagamiseks
Tugev mitmekihiline kaitsekomplekt kaitseb nii inverteri-laadija riistvara ennast kui ka ühendatud aku- ja laadimisseadmeid. Alalisvoolu sisendi küljekaitsed katavad vastupidise polaarsuse kaitse sisemise kaitsme, madalpinge väljalülitamise ja ülepinge väljalülitamise tingimuste kaudu. Vastupidise polaarsusega kaitse pakub kriitilist kaitset paigaldaja juhtmestiku vigade eest raskete akukaablite ühendamisel. Ilma sellise kaitseta võivad ümberpööratud aku klemmid hetkega jäädavalt hävitada võimsuse muundamise elektroonika.
Vahelduvvoolu väljundi poolel reageerib seade lühistele, püsivatele ülekoormusolukordadele ja sisemistele ületemperatuuri sündmustele. Iga kord, kui sisetemperatuur tõuseb üle ohutu kasutuslagede, käivitab termokaitse väljalülitusprotseduuri, et vältida komponentide püsivaid kahjustusi. Temperatuuri ja koormusega reguleeritavad jahutusventilaatorid reguleerivad pöörlemiskiirust dünaamiliselt. Ventilaatorid pöörlevad kiiremini ainult suure töökoormuse või kõrge sisetemperatuuri korral; väikese koormuse tingimustes jääb ventilaatori müra minimaalseks, mis on oluline eelis siseruumides asuvate elamute või kajutite puhul, kus akustiline mugavus on sõitjate jaoks oluline.
Iga kaitsetingimus käivitab nähtavad tagasiside signaalid esipaneeli LCD-ekraanilt, võimaldades tõrkeotsingut ilma seadme korpust avamata. Võimalus lugeda tõrkekoode otse kohalikust ekraani kiiruse diagnostikast kaugelektrijaamade teenindamiseks kohapealsete tehnikute jaoks.3000w puhas siinuslaine muundur koos laadijaga HK3000PCkoondab palju erinevaid kaitsereaktsioone ühes seadmes, kõrvaldades nõude paigutada elektrisüsteemi arhitektuuri ümber palju eraldi väliseid kaitsemooduleid.
6. Riistvaralised sidepordid ja kaugseire võimalused
RJ-11-stiilis füüsilise pistikuga RS-485 sideport võimaldab kaugseiret. Kasutajad võivad soovi korral kinnitada välise kaugjuhtimispuldi LCD-juhtpaneeli, mis asub peamisest inverterlaadija šassiist eemal. See osutub mugavaks paigaldiste puhul, kus põhitoiteriistvara asub keldri panipaikades või majapidamiskappides, samas kui operaatorid soovivad jälgida eluruumide olekunäitu. Etherneti ühenduvus on saadaval valikulise täiendusena täpsemate järelevalve seadistuste jaoks.
RS-485 siini kaudu saavad hosti jälgimissüsteemid tõmmata reaalajas andmeid, sealhulgas aku pinget, väljundvõimsust, töörežiimi lippe ja aktiivseid veaindikaatoreid. Süsteemiintegraatoritele, kes loovad suuremaid mikrovõrgu kasutuselevõttu, avab see võimalused riistvara integreerimiseks kõrgema taseme saidi jälgimise platvormidesse. Pidage meeles, et RS-485 juhtmestiku tavad peaksid järgima tööstusharu suuniseid kaugdiferentsiaalsignalisatsiooni kohta; kaabli õige valik ja maandus aitavad vältida andmete rikkumist, mis on põhjustatud läheduses asuvatest kõrge voolujuhtmetest pärit elektrimürast.
7. Sobivad töökeskkonnad ja mehaanilised paigaldusjuhised
Täiskoormusel arvestatud ümbritseva õhu temperatuurivahemik ulatub nullist kuni pluss neljakümne Celsiuse kraadini. Kui ümbritsev temperatuur tõuseb kuuekümne kraadini Celsiuse järgi, vähendab riistvara saadaolevat väljundvõimsust automaatselt kuni seitsmekümne protsendini nimivõimsusest. Säilitustemperatuuri aken ulatub nullist kuni seitsekümmend kraadi Celsiuse järgi mittetöötamise ajal. Niiskusetaluvus saavutab mittekondenseeruvates keskkonnatingimustes maksimaalse suhtelise õhuniiskuse üheksakümmend kolm protsenti. Kondensatsioon on suur riskitegur; kohad, kus tekib kaste, peavad tagama piisava ventilatsiooni, et hoida sisemised trükkplaadid kuivana.
Paigaldussuund peab vastama tootja mehaanilistele joonistele. Hoidke ventilaatori ventilatsiooniavade läheduses piisavalt vaba ruumi, et kuum väljatõmbeõhk saaks vabalt välja pääseda. Vältige sulgemisüksuse sulgemist täielikult suletud väikeses kapis, millel pole spetsiaalset väljatõmbeventilatsiooni, kuna kinnijäänud kuumus aktiveerib termilise vähenemise ja sagedased kaitsvad väljalülitused. Akukaabli mõõturi valimisel võtke alati arvesse kolme tuhande vatise võimsustasemega seotud alalisvoolu kõrgeid voolutugevusi; alamõõdulised kaablid toovad kaasa liigse takistusliku pingelanguse ja tekitavad juhtmestiku käigus ohtlikke ülekuumenemispunkte.
8. Korduma kippuvad tehnilised küsimused
Jah. Vahelduvvoolu sisendahel võtab vastu õige suurusega kaasaskantavate generaatorite väljundit. Hoidke generaatori väljundpinget avaldatud vahelduvvoolu sisendi tööaknas. Pöörake tähelepanu generaatori liigpingevõimele; generaatori pidev vatt peaks mugavalt ületama maksimaalset laadimist ja generaatori klemmidele samaaegselt rakendatavat vahelduvvoolu lisakoormust. Halva kvaliteediga generaatori väljund koos äärmuslike pingekõikumistega võib käivitada sisemised kaitsereaktsioonid.
Looduslik kolmeastmeline hulgiabsorptsioon-ujuklaadimiskõver on algselt loodud üleujutatud, AGM- ja geel-tüüpi pliiakupankade jaoks. Liitiumioonakukomplektide kasutuselevõtul peavad kasutajad kontrollima akuhaldussüsteemi ühilduvust laadija pinge seadepunktidega. Mõned liitiumpakendid nõuavad muudetud laadimisprofiile; selliste stsenaariumide korral võib osutuda vajalikuks väline akulaadija riistvara.
Kuigi seadme sees on sisemine vastupidise polaarsusega kaitsme, soovitavad tööstuse parimad tavad tungivalt paigaldada kõrge voolu nimikaitse otse positiivsele akujuhtmele, mis on aku klemmidest lühikese füüsilise kaugusel. See väline kaitse kaitseb aku kaabeldust katastroofiliste lühisejuhtumite korral inverter-laadija korpusest väljaspool.
Galvaaniline isolatsioon loob elektrilise eraldatuse aku alalisvooluahela ja vahelduvvoolu väljundahelate vahel. See pärsib rikkevoolu voogu üle domeenide maapealsete rikkejuhtumite ajal, parandab mobiilsete ja mererajatiste ohutust ning vähendab teatud tüüpi elektrilise müra sidestust akupanga ja ühendatud vahelduvvoolupoolsete seadmete vahel.
9. Lõpumõtted süsteemiintegraatoritele
Kõik-ühes inverterlaadija riistvara muudab palju võrguväliseid ja varutoitesüsteeme sujuvamaks, koondades inversiooni, aku laadimise, automaatse ülekandelülituse ja mitu kaitsefunktsiooni ühte šassiisse. Võimsuse muundamise riistvara hindamisel vaadake kaugemale ainult pidevatest vatisagedustest; kulub aega, et hinnata liigpinge käsitlemise võimet, lainekuju puhtust, sisseehitatud kaitsefunktsioonide täielikkust, ülekandelüliti ajastust ja saadaolevaid jälgimisliideseid. Kõik need spetsifikatsioonid kujundavad reaalse süsteemi igapäevase töökindluse.
Iga elektrisüsteemi projekt algab põhjaliku koormuse auditeerimisega. Enne akupanga ja inverterlaadija kombinatsiooni valimist dokumenteerige iga eeldatavasti töötava seadme võimsustarve, pange tähele induktiivseid koormusi koos suurte käivitusvooludega ja määrake vastuvõetavad aku tühjenemise sügavuse piirid. Läbimõeldud eelplaneerimine hoiab ära tööga seotud pettumused pärast riistvara installimise lõpetamist.3000w puhas siinuslaine muundur koos laadijaga HK3000PCsobib hästi projektidele, mis nõuavad kolme tuhande vatise pidevat väljundit, soovides integreeritud laadimisvõimalust ilma toitesüsteemi eraldi komponentide kogumit kokku panemata.
Selle riistvara taga oleva professionaalse kvaliteediga tootmistausta jaoks võite uurida ressursse, mille on avaldanudNingbo Kosun New Energy Co., Ltd.Tehniline dokumentatsioon, mõõtmete joonised ja täielikud spetsifikatsioonilehed pakuvad süsteemi projekte koostavatele tehnilistele hindajatele täiendavat sügavust.
